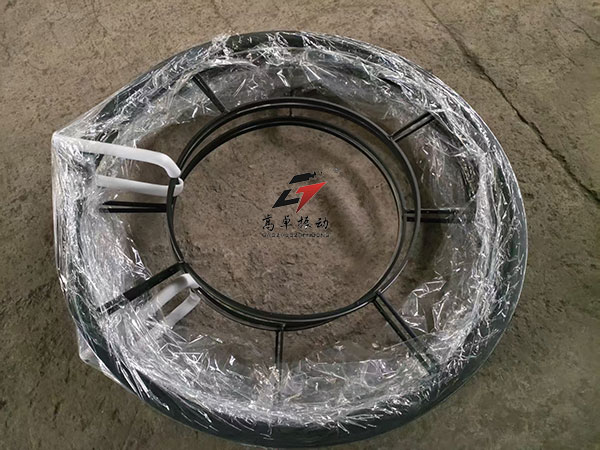

超聲波網架的核心結構其實很清晰，主要由?母網架、子網架和共振環?三部分組成，它們分工明確又緊密配合，共同實現高能效篩分。

一、核心組件

1、?母網架?

?功能?：作為整個篩分設備的承重骨架，負責支撐整個振動篩的重量。

?特點?：通常采用一次沖壓成型工藝，結構堅固，能有效分配振幅，確保篩分過程的穩定性。

2、?子網架?

?功能?：直接固定篩網，是篩網與母網架之間的關鍵連接部件。

?特點?：與母網架配合使用，能將超聲波振動能量高能效傳遞到篩網上，顯著提升篩分效率和精度。

3、?共振環?

 ?功能?：通過共振效應，使超聲波能量在整個篩網網面上均勻傳遞。

?特點?：與母網架和子網架共同構成特制雙環結構，有效解決強吸附性、易團聚、高靜電及輕比重物料的堵網難題。

二、結構特點

1、?特制雙環結構?：母網架和子網架通過共振環連接，形成一個整體，確保超聲波能量均勻傳導。

2、?漸開線形網架?：部分設計采用漸開線形結構，能使超聲波能量在整個篩網網面上均勻傳遞，所篩分的物料在網面上形成長時間的漩渦運動，使篩分精度明顯提高。

3、?換能器安裝底座?：焊接在漸開線形網架的內端頭或外端頭，用于安裝超聲波換能器，將電能轉換為高頻機械振動。

三、應用場景

超聲波振動篩網架廣泛應用于食品、醫藥、化工等行業，主要用于細小顆粒物料的篩分，如碳化硅、電磁粉、負極材料、激光粉、碳粉、粉末涂料、合金粉末、鉬粉、不銹鋼粉、鎢粉、鈷粉、鎳粉、石英粉、麥芽粉、孢子粉等高精細物料的工業化篩分。
